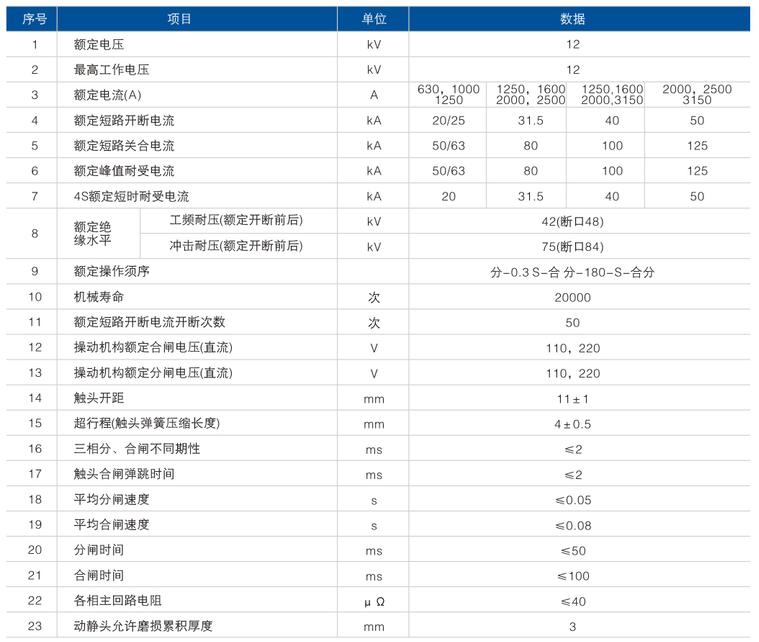

1、斷路器主要技術參數
| 序號 | 項目名稱 | 單位 | 參數 | |||
| 1 | 額定電壓 | KV | 12 | |||
| 2 | 額定頻率 | Hz | 50 | |||
| 3 | 額定雷電沖擊耐受電壓（峰值） | KV | 75 | |||
| 4 | 工頻耐受電壓（1min） | KV | 42 | |||
| 5 | 額定短路開斷電流 | KA | 20 | 25 | 31.5 | 40 |
| 6 | 額定電流 | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1250 1600 2000 2500 3150 4000 |
| 7 | 額定短時耐受電流（有效值） | KA | 20 | 25 | 31.5 | 40 |
| 8 | 額定峰值耐受電流（峰值） | KA | 50 | 63 | 80 | 100 |
| 9 | 額定短路關合電流（峰值） | KA | 50 | 63 | 80 | 100 |
| 10 | 額定短路電流持續時間 | s | 4 | |||
| 11 | 機械壽命 | 次 | 30000 | 20000 | ||
| 12 | 二次回路工頻耐受電壓（1min） | V | 2000 | |||
| 13 | 額定操作順序 | C-t-CO-t1-CO | ||||
注：20kA、25kA、31.5kA t=0.3s、t1=180s 40kA t=180s、t1=180s 額定電流4000A需強制風冷
2、斷路器機械特性參數
| 序號 | 項目名稱 | 單位 | 參數 |
| 1 | 觸頭開距 | mm | 9±1 |
| 2 | 接觸行程 | mm | 3.5±0.5 |
| 3 | 觸頭合閘彈跳時間 | ms | ≤2(40KA≤3) |
| 4 | 三相分、合閘不同期性 | ms | ≤2 |
| 5 | 平均分閘速度 | m/s | 1.1±0.2 |
| 6 | 平均合閘速度 | m/s | 0.6±0.2 |
| 7 | 分閘時間（額定電壓） | ms | ≤50 |
| 8 | 合閘時間（額定電壓） | ms | ≤100 |
| 9 | 額定合、分閘操作電壓 | v | AC110/220 DC110/220 |
| 10 | 儲能電機額定電壓 | v | AC110/220 DC110/220 |
| 11 | 儲能電機額定功率 | w | 70(40KA 100W) |
| 12 | 儲能時間 | s | ＜10 |
| 13 | 動、靜觸頭累積允許磨損厚度 | mm | 3 |

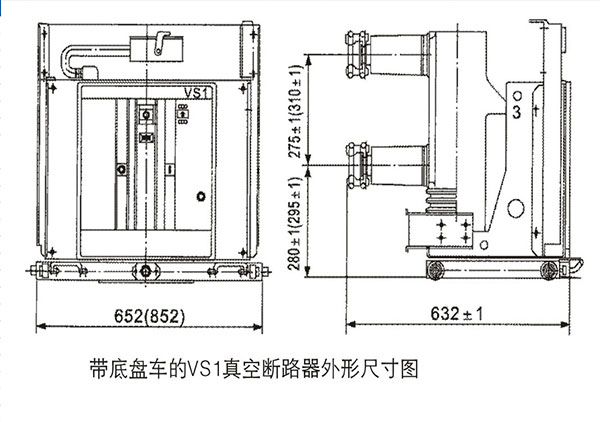

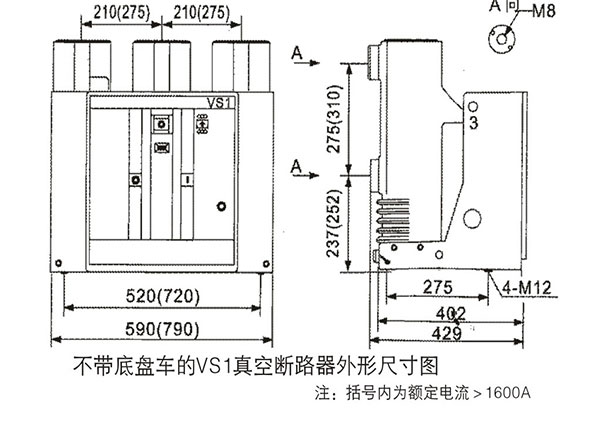

斷路器總體結構采用操動機構和滅弧室前后布置的形式，一次導電回路部分為三相落地式結構，操動機構與開關主體相對獨立。
一次回路部分的上、下出線座及滅弧室安裝在一個管狀的有環氧樹脂采用APG工藝澆注而成的絕緣筒內，這種結構可有效防止包括外力、污穢環境等外部因素對真空滅弧室的影響，而且由于特殊的材料和工藝，可以確保即使在濕熱及嚴重污穢的環境下也對電壓呈現高阻態。
VS1(ZN63A)-12型戶內交流高壓真空斷路器配用新型彈簧操動機構，該機構具有手動和電動儲能功能，結構簡練，可靠性高。操動機構置于滅弧室前的機箱內，斷路器的機箱同時用作操動機構的框架。VS1(ZN63A)-12型戶內交流高壓真空斷路器將真空滅弧室與操動機構前后布置組成統一整體，使操動機構的操動性能與滅弧室開合所需性能更為吻合。減小了不必要的中間環節，降低了能耗使VS1(ZN63A)-12型戶內交流高壓真空斷路器的性能更為可靠。VS1(ZN63A)-12型戶內交流高壓真空斷路器既可裝入手車式開關柜，也可以裝入固定式開關柜。
